MUCR-H3 Serie
Klimatisierungsserie für den Handel

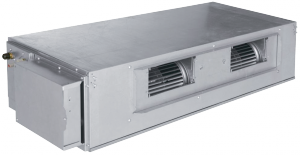

MUCR-H3 Serie – Kanalsplit
Eigenschaften
- Kühlbetrieb bei extremen Bedingungen
- Wärmekontrolle 8º
- 2 Umweltsensoren
- 3 Nachtmodi
- Smart Zone-Kontrolle *
- Zeitschaltuhr Funktion
- Turbobetrieb
- Gedächnisfunktion/Auto-Start
- Niedrige Entfeuchtungstemperatur
- Ventilator mit 7 Geschwindigkeiten
- Hotel Kartensystem *
- 2 Controller für eine Einheit *
- Standby 1W
- Problemlösung
- Leistungsstarke digitale PFC Regulierung
- Sinustechnologie 180ºC
* Optional
Technische Daten
| Technisches Datenblatt |  |  |  | |
| Benutzer- und Installationshandbuch | | | |  |
| Technisches Handbuch | |
TECHNISCHE SPEZIFIZIERUNGEN
| Modell | MUCR-12-H3 | MUCR-18-H3 | MUCR-24-H3 | MUCR-30-H3 | MUCR-36-H3 | MUCR-42-H3 | MUCR-48-H3 | MUCR-60-H3 | |
|---|---|---|---|---|---|---|---|---|---|
| Bestellnr. | CL 20 862 | CL 20 863 | CL 20 864 | CL 20 865 | CL 20 866 | CL 20 867 | CL 20 868 | CL 20 869 | |
| Kühlleistung | kW | 3,5 | 5 | 7 | 8,3 | 10 | 11,5 | 14 | 16 |
| Heizleistung | kW | 3,8 | 5,6 | 8 | 9,2 | 12 | 13,5 | 15,5 | 16,5 |
| Pdesign (-10ºC) | kW | 3 | 4,5 | 7 | 7,6 | 10,4 | 10,5 | 11,8 | 12,5 |
| SEER/SCOP | W/W | 5,6/4,0 | 5,1/3,8 | 5,1/3,8 | 5,1/3,8 | 5,1/3,8 | 5,1/3,8 | 5,1/3,8 | 5,1/3,8 |
| Stromversorgung | V-Hz | 230-50-1 | 230-50-1 | 230-50-1 | 230-50-1 | 230-50-1 | 230-50-1 | 230-50-1 | 400-50-3 |
| Inneneinheit | |||||||||
| Luftfördermenge | m³/h | 750 | 1.000 | 1.400 | 1.400 | 2.100 | 2.100 | 2.400 | 3.000 |
| Statischer Druck | Standard (Pa) | 25 | 25 | 25 | 37 | 37 | 37 | 50 | 50 |
| Bereich (Pa) | 0~30 | 0~30 | 0~100 | 0~100 | 0~150 | 0~150 | 0~150 | 0~150 | |
| Schalldruckpegel | dB(A) | 37/36/34/28 | 40/39/36/28 | 47/46/44/40 | 47/46/44/40 | 53/52/48/44 | 53/52/48/44 | 55/53/49/45 | 56/55/51/46 |
| Maße (Breitex Höhe x Tiefe ) | mm | 1.037x266x721 | 1.037x266x721 | 1.239x268x558 | 1.239x268x558 | 1.226x290x775 | 1.226x290x775 | 1.340x350x750 | 1.340x350x750 |
| Nettogewicht | Kg | 33 | 33 | 34 | 34 | 46 | 46 | 56 | 56 |
| Außeneinheit | |||||||||
| Luftfördermenge | m³/h | 3.200 | 3.200 | 4.000 | 4.000 | 5.100 | 6.600 | 6.600 | 6.600 |
| Schalldruckpegel | dB(A) | 55 | 56 | 57 | 58 | 63 | 62 | 62 | 63 |
| Maße (Breite x Höhe x Tiefe ) | mm | 848x540x320 | 955x700x396 | 980x790x427 | 980x790x427 | 1.107x1.100x440 | 958x1.349x412 | 958x1.349x412 | 1.085x1.365x427 |
| Nettogewicht | Kg | 34 | 47 | 67 | 71 | 92 | 95 | 105 | 124 |
| Kühlleitungen | Flüssigkeit | 1/4" | 1/4" | 3/8" | 3/8" | 3/8" | 3/8" | 3/8" | 3/8" |
| Gas | 3/8" | 1/2" | 5/8" | 5/8" | 5/8" | 5/8" | 5/8" | 3/4" | |
| Kühlmittelladung | Kg | 1,2 | 1,4 | 2,2 | 2,4 | 3,5 | 3,7 | 4 | 5 |
Mitteilungen:
1. Daten und technische Eigenschaften sind ohne vorherige Benachrichtigung zur Änderungen vorbehalten.
2. Die Werte des Geräuschpegel entsprechen den im schalltoten Raum aufgenommenen Werten.
VORAUSSETZUNGEN DER VORINSTALLATIONEN
| MODELL | LEITUNGEN | STROMVERBINDUNGEN | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Gas | Flüssigkeit | Max. Länge (B) | Max. Höhendifferenz (A) | Vorladung bis | Beiladung | Betrieb | COM (C/F) | ||
| Innen (E) | Außen (D) | ||||||||
| MUCR-12-H3 | 3/8" | 1/4" | 20 m | 15 m | 7,5 m | 30 gr/m | 2 x 1.5 + T | 2 x 2.5 + T | 2 x 0,75 |
| MUCR-18-H3 | 1/2" | 1/4" | 20 m | 15 m | 7,5 m | 30 gr/m | 2 x 1.5 + T | 2 x 2.5 + T | 2 x 0,75 |
| MUCR-24-H3 | 5/8" | 3/8" | 30 m | 15 m | 7,5 m | 60 gr/m | 2 x 1.5 + T | 2 x 2.5 + T | 2 x 0,75 |
| MUCR-30-H3 | 5/8" | 3/8" | 30 m | 15 m | 7,5 m | 60 gr/m | 2 x 1.5 + T | 2 x 2.5 + T | 2 x 0,75 |
| MUCR-36-H3 | 5/8" | 3/8" | 50 m | 30 m | 7,5 m | 60 gr/m | 2 x 1.5 + T | 2 x 2.5 + T | 2 x 0,75 |
| MUCR-42-H3 | 5/8" | 3/8" | 50 m | 30 m | 7,5 m | 60 gr/m | 2 x 1.5 + T | 2 x 2.5 + T | 2 x 0,75 |
| MUCR-48-H3 | 5/8" | 3/8" | 50 m | 30 m | 9,5 m | 60 gr/m | 2 x 1.5 + T | 2 x 6 + T | 2 x 0,75 |
| MUCR-60-H3 | 3/4" | 3/8" | 50 m | 30 m | 9,5 m | 60 gr/m | 2 x 1.5 + T | 3 x 2.5 + T | 2 x 0,75 |
