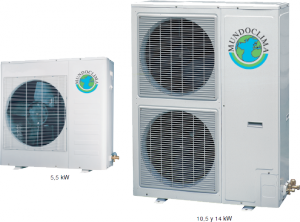

Enfriadoras de agua MUEN HG Mini Chiller

MUEN HG Mini Chiller Serie – Kaltwassersatz

Luftkondensation

Keine Notwendigkeit nach einem Rückkühler oder einem Kühlturm. Aus diesem Grund wird an den Kosten, am Raum und Lärm gespart.

Inneneinheiten

Bei den verwendeten Inneneinheiten handelt es sich um Fancoils, die statt eines Kühlmittels Wasser verwenden. Dieses Wasser gelangt mithilfe einer Umwälzpumpe in die Inneneinheiten.

Automatische Schutzvorrichtungen

Automatische Schutzvorrichtungen gegen: Überstrom, elekt. Spannung, Wasservolumen, Frost, etc. Auf diese Art und Weise wird ein richtiger und sicherer Betrieb garantiert.

Gesicherte Außenbatterien

Außenbatterien werden mittels eines anti-schock Schutzgitters geschützt.

Kompaktes Design

Die Wasserpumpe und das Expansionsgefäß im Inneren müssen nur an die Installationsleitungen verbunden sein.

Flexible Kontrolle

Einheiten können sowohl von der Maschine selbst oder mittels einer Fernbedienung bedient werden.

Niedrigtemperaturüberwachung

Die Einheit kann bei der Kühlung bis zu -10ºC aufgrund von der installierten Niedrigtemperaturüberwachung im Inneren arbeiten.

Eigenschaften

Luftkondensation
Plattenwärmetauscher
Umweltfreundliche Kühlmittel. R410A Gas
Automatische Schutzvorrichtungen
Korrosionsschutz
Anti-schock Schutzgitter
Kompakter Design
Not-Halt-Schalter
Eingebauter Wasserdruck-Manometer
Flexible Kontrolle
Niedrigtemperaturüberwachung

Technische Dokumentation

TECHNISCHE SPEZIFIZIERUNGEN

Modelo			MUEN 05 HG	MUEN 10 HG	MUEN 15 HG
Código			CL 25 601	CL 25 602	CL 25 603
Alimentación		V-Ph-Hz	220-240, 1, 50	220-240 , 1, 50	380-415 , 3, 50
Refrigeración	Capacidad	kW	5	10.5	14
Refrigeración	Consumo	W	1938	3614	4859
Calefacción	Capacidad	kW	5.5	12	16.12
Calefacción	Consumo	W	1987	4004	5218
Máxima potencia consumida		W	2350	5500	6550
Máxima corriente consumida		A	11.7	25.7	10.5
Corriente de arranque		A	36.8	110	60
Compresor	Modelo		PA225X2CS-4KU1	ZP50K3E-PFZ-522	C-SBN453H8D
	Tipo		Rotativo	Rotativo	SCROLL
	Marca		Midea-Toshiba	Copeland	SANYO
	Capacidad	Btu/h	18493	42600	56000
	Consumo	W	1855	4100	5750
	RLA	A	8.7	19.5	9.77
	LRA	A	36.8	123	67
	Protección térmica		Interior	Interior	Interior
	Condensador	?F	50?F/440V-450V	80?F
	Aceite refrigerante	ml	750	1656	FV68S, 1600
Ventilador exterior	Modelo		YDK120-8U	YDK100-6A(×2)	YDK100-6A(×2)
	Tipo		Motor AC	Motor AC	Motor AC
	Marca		Welling	Welling	Welling
	Potencia (Alta/Baja)	W	220	185/120	185/120
	Condensador	?F	6?F/450V	5?F/450V	5?F/450V
	Velocidad (Alta/Baja)	r/min	660	860/610	860/610
Batería condensación	Filas		1	3	3
	Diámetro tubo	mm	22×19.05	25.4×22	25.4×22
	Separación entre aletas	mm	1.6	1.5	1.5
	Tipo de aletas		Aluminio hidrofílico	Aluminio hidrofílico	Aluminio hidrofílico
	Diámetro exterior tubo	mm	Ø7.94	Ø9.53	Ø9.53
	Dimensiones	mm	893×880	635×1220×66	718×1220×66
	Número de circuitos		4	6	12
Bomba de agua	Tipo		RS15/6-3-WILO	RL25/8.5	RL25/8.5
	Potencia (A/M/B)	W	93/67/46	210/175/120	210/175/120
	Columna	m	5.5	8.5	8.5
Caudal de aire		m3/h	5563	6500/4300	6500/4300
Sistema de expansión			Capilar	Capilar	Capilar
Presión sonora		dB(A)	55	58	60/50
Caudal de agua		m3/h	0.86	1.74	2.4
Pérdida de carga intercambiador		kpa	21	44	34
Máxima/Mínima presión de agua		kpa	500/150	500/150	500/150
Unidad exterior	Dimensiones (AxAnxF)	mm	990×966×354	940×1245×360	1070×1249×420
	Embalaje (AxAnxF)	mm	1120×1100×435	1058×1380×438	1188×1385×498
	Peso neto/bruto	kg	83/89	138/145	145/160
Refrigerante	Tipo		R410A	R410A	R410A
Refrigerante	Carga	g	1600	3000	4200
Conexionado	Alimentación	mm2	3×2.5	3×4.0	5×2.5
Conexionado	Mando remoto	mm2	3×1.0	3 ×1.0	3×1.0
Tuberías	Tamaño	mm	DN25	DN32	DN32
Contenido mínimo de agua		l	21	43	60

Umwelttemperatur: Kühlung 10~43°C – Heizbetrieb -15/-24°C
Wassertemperatur: Kühlung 4~20°C – Heizbetrieb 30~55°C

MUEN HG Mini Chiller Serie
